發電廠和變電所的雷電侵入波防雷保護分析

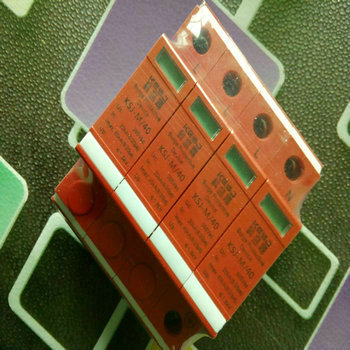

發電廠，變電所限制雷電侵入波的主要措施是裝設電源防雷器和信號防雷器，避雷器動作后，可以將侵入波幅值加以限制，使變壓器受到保護。而為了有效地發揮其保護功能，還需要有輔助措施與之配合。

  前面已經提到對避雷器的兩點要求：在一切電壓波形下，他的伏秒特性均在被保護絕緣的伏秒特性之下；如果被保護設備就掛在與避雷器連接線路一點上，并且避雷器只要滿足以上兩個要求，就能有效地發揮其保護作用。而實際變電所中閥室避雷器與被保護絕緣間不是在一點上，為了節省投資，閥式避雷器一般都裝在母線上，以保護多臺設備，因此防雷器與變壓器或其他被虎豹設備之間有一定距離，被保護絕緣是否處于該避雷器的保護范圍之內，則是值得分析研究的。

  在雷電波的作用下，避雷器與被保護絕緣之間的這段電氣引線上的波過程（波的折射與反射）。使得防雷器動作后，在被保護絕緣如變壓器上的電壓比防雷器的殘壓高，變壓器上的電壓高到超過它的沖擊耐壓值時，避雷器就起不了保護作用，變壓器將會被打壞。因此，必須討論避雷器與變壓器間波的傳播過程及其規律，避雷器動作后，變壓器上的電壓為什么會升高，這種升高與哪些因素有關。

  最主要就是避雷器動作后，變壓器上的過電壓是關鍵因素。而過電壓又有以下因素可以影響，變壓器有一定的入口電容，防雷器與變壓器之間的連線也有電感，電容，變壓器的多次截波耐壓值，避雷器殘壓，侵入波陡度這些因素也是有關聯的。

  其次就是變電所的進線段保護，流過避雷器的沖擊電流幅值，因?yàn)榉览灼鞯臍垑汉屠纂娏鞯拇笮∮嘘P(guān)，過大的雷電流致使電壓過高，而且閥片通流能力有限，雷電流若超過閥片的通流能力，防雷器就會燒壞。因此還需增加輔助保護措施配合避雷器共同保護變壓器，這一輔助措施就是進線段，他的保護作用必須體現在以上的兩個限制上。如果線路沒有進線段保護，雷直擊變電所附近導線時，流過避雷器的雷電流幅值和陡度是有可能超過容許值的，因此，對于這種線路，在靠近變電所的一段進線上，必須加裝避雷線，避雷針，電源防雷器，信號防雷器，以減少變電所的雷害事故。

  總而言之，為了限制侵入波的陡度和幅值，使避雷器可靠動作，變壓所必須有一段進線段的防雷保護。有關規程規定了進線段的耐雷水平值和保護角度（不大于20度，最大不應超30度），以分別減少反擊和繞擊的概率。
